WHC蝸輪蝸桿減速機
WHC蝸輪蝸桿減速機符合部頒標準JB2318-79，達到標準化、系列化的要 求。適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。本系列蝸輪減速機輸入功率范圍在0.4-163KW之間；輸入扭矩在 11-2600kgf·m之間，輸入軸轉數一般不大于1500轉/分；高速軸可正反兩向運轉；工作環境溫度低于0℃時，起動前潤滑油必須加溫到0℃以上。
WHC蝸輪蝸桿減速機廠家一般用于低轉速大扭矩的傳動設備，把電動機.內燃機或其它高速運轉的動力通過減速機的輸入軸上的齒數少的齒輪嚙合輸出軸上的大齒輪來達到減速的目的，普通的減速機也會有幾對相同原理齒輪達到理想的減速效果，大小齒輪的齒數之比，就是傳動比。

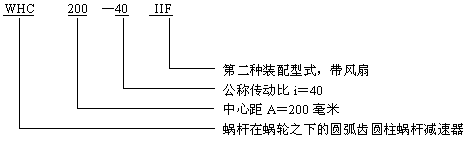

表示方法
|

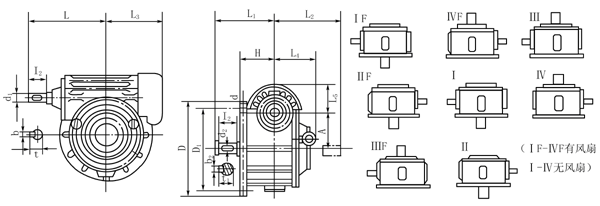

型號 |
a |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
H |
D |
D1 |
d |
d1 |
d2 |
b |
b1 |
t |
t1 |
I1 |
I2 |
重量 kg |
| WHC120 | 120 | 245 | 257 | 257 | 218 | 140.5 | 117.5 | 140 | 330 | 290 | M12 | 35 | 55 | 10 | 16 | 37.8 | 58.5 | 70 | 110 | 95 |
| WHC125 | 125 | 235 | 237 | 237 | 225 | 140 | 125.5 | 140 | 330 | 290 | M12 | 35 | 55 | 10 | 16 | 37.8 | 58.5 | 58 | 84 | 100 |
| WHC150 | 150 | 294 | 274 | 274 | 255 | 161 | 136.5 | 160 | 400 | 360 | M16 | 40 | 65 | 12 | 18 | 42.8 | 68.9 | 90 | 110 | 155 |
| WHC160 | 160 | 290 | 292 | 292 | 265 | 161 | 140.5 | 165 | 410 | 370 | M16 | 40 | 65 | 12 | 18 | 42.8 | 68.9 | 82 | 107 | 163 |
| WHC180 | 180 | 375 | 298 | 298 | 309 | 181.5 | 148 | 185 | 465 | 425 | M16 | 45 | 70 | 14 | 20 | 49 | 74.2 | 70 | 105 | 190 |
| WHC200 | 200 | 360 | 347 | 347 | 365 | 207 | 168 | 200 | 490 | 450 | M16 | 50 | 80 | 16 | 24 | 53.5 | 85 | 82 | 132 | 308 |
| WHC210 | 210 | 390 | 377 | 377 | 370 | 212.5 | 174 | 210 | 540 | 490 | M20 | 50 | 80 | 16 | 24 | 53.5 | 85 | 110 | 170 | 328 |
| WHC250 | 250 | 430 | 372 | 372 | 430 | 211 | 193 | 220 | 610 | 560 | M20 | 60 | 90 | 18 | 24 | 63.9 | 95 | 105 | 132 | 460 |
| WHC280 | 280 | 485 | 432 | 432 | 485 | 235 | 213 | 240 | 690 | 630 | M24 | 60 | 100 | 18 | 28 | 63.9 | 105.7 | 105 | 167 | 630 |
| WHC300 | 300 | 540 | 467 | 467 | 520 | 238 | 215 | 270 | 750 | 690 | M24 | 70 | 100 | 20 | 28 | 74.2 | 105.7 | 140 | 210 | 787 |
| WHC320 | 320 | 525 | 457 | 457 | 525 | 258 | 235 | 260 | 770 | 710 | M24 | 70 | 110 | 20 | 32 | 74.2 | 116.5 | 105 | 167 | 835 |
| WHC360 | 360 | 565 | 472 | 472 | 565 | 273 | 250 | 280 | 890 | 810 | M30 | 70 | 120 | 20 | 32 | 74.2 | 126.5 | 105 | 167 | 1045 |
| WHC400 | 400 | 630 | 527 | 527 | 605 | 293 | 270 | 300 | 970 | 890 | M30 | 80 | 130 | 24 | 36 | 85 | 137.2 | 130 | 202 | 1450 |
| WHC420 | 420 | 680 | 552 | 552 | 665 | 301 | 267.5 | 325 | 1000 | 930 | M30 | 90 | 140 | 24 | 36 | 97 | 147.2 | 170 | 240 | 1500 |
| WHC450 | 450 | 680 | 562 | 562 | 670 | 321 | 298 | 340 | 1090 | 1000 | M36 | 80 | 150 | 24 | 40 | 85 | 158.5 | 130 | 202 | 1855 |
| WHC500 | 500 | 730 | 627 | 627 | 725 | 350 | 323 | 370 | 1190 | 1100 | M36 | 90 | 170 | 24 | 40 | 95 | 178.5 | 130 | 242 | 2420 |
